Пожарная сигнализация в котельной

Пожарная сигнализация в котельной один из важных элементов, так как мы имеем дело с объектом, который представляет высокий риск опасности. Это обусловлено наличием газового оборудования, жидкого топлива, горячих поверхностей, электротехнических шкафов и постоянно работающей вентиляции.

В этой статье разберём, какие требования предъявляют к пожарной сигнализации в котельных, какие решения считаются правильными с точки зрения практики эксплуатации, что обязательно предусмотреть по ручным извещателям, резервному питанию и кабельным линиям, а также от чего зависит стоимость системы и почему диапазон по бюджету может быть существенным.

Оглавление

Требования к пожарной сигнализации в котельной

Такая сигнализация относится к системам противопожарной защиты и проектируется так, чтобы: своевременно обнаружить пожар, выдать понятный сигнал диспетчеру, автоматически запустить противоаварийные алгоритмы (в том числе через шкаф управления), гарантированно работать при отказах и отключении основного питания.

Основные нормативные документы, на которые опираются в проекте:

• Федеральный закон № 123-ФЗ «Технический регламент о требованиях пожарной безопасности»
• Федеральный закон № 69-ФЗ «О пожарной безопасности»
• СП 484.1311500 «Системы пожарной сигнализации и автоматизация систем противопожарной защиты. Нормы и правила проектирования»
• СП 486.1311500 «Перечень зданий, сооружений и помещений, подлежащих оснащению системами противопожарной защиты»
• СП 3.13130 «Системы оповещения и управления эвакуацией людей при пожаре»
• СП 89.13330 «Котельные установки»
• СП 62.13330 «Газораспределительные системы»
• ГОСТ Р 53325 (требования к техническим средствам пожарной автоматики)
• ГОСТ 31565 (пожарная безопасность кабельной продукции)

Основы проектирования пожарной сигнализации

Проектирование АПС в котельной начинается с понимания двух задач. Первая — своевременно обнаружить возгорание и корректно оповестить диспетчера. Вторая — безопасно остановить технологический процесс, чтобы исключить развитие аварии. Поэтому в котельных систему пожарной сигнализации всегда рассматривают в связке с автоматикой и инженерными блокировками.

В типовой состав системы АПС обычно закладывают:

А) Прибор приемно-контрольный пожарный (ППКП) – это центральное устройство, которое принимает сигналы от извещателей, контролирует состояние линий, формирует события «Пожар/Неисправность/Внимание», управляет выходами и при необходимости передает информацию на диспетчеризацию.

Б) Пожарные извещатели (автоматические) - подбор типа зависит от условий в котельной (температура, пыль, пар, вентиляция).  В котельных часто применяют тепловые извещатели как более устойчивые к пыли и аэрозолям, дымовые используют там, где среда это позволяет, а специализированные, например, по пламени предусматривают только при обосновании и с учетом риска ложных срабатываний.

В) Извещатели пожарные ручные (ИПР) - нужны, чтобы персонал мог подать сигнал при первых признаках пожара. Ручной извещатель ставят у выходов из котельной и на путях эвакуации, в доступной зоне. В адресных системах ИПР дополнительно дает точную привязку к месту срабатывания, что ускоряет реагирование и поиск очага.

Г) Оповещение - в котельных обычно предусматривают светозвуковую сигнализацию внутри (сирены, табло) и передачу сигналов наружу или на пост диспетчера. Конкретный состав и тип оповещения определяют по СП 3.13130 и техническому заданию.

Д) Модули управления и релейные выходы - необходимы для запуска сценариев: закрытие газовых клапанов, останов горелок, блокировка подачи дизтоплива и т.д.

Е) Резервное электропитание - пожарная сигнализация в котельной должна работать при отключении сети. Это реализуется встроенными АКБ в ППКП или отдельным блоком бесперебойного или резервного питания. В проекте обязательно считают ёмкость АКБ по фактической нагрузке (дежурный режим + режим «Пожар»).

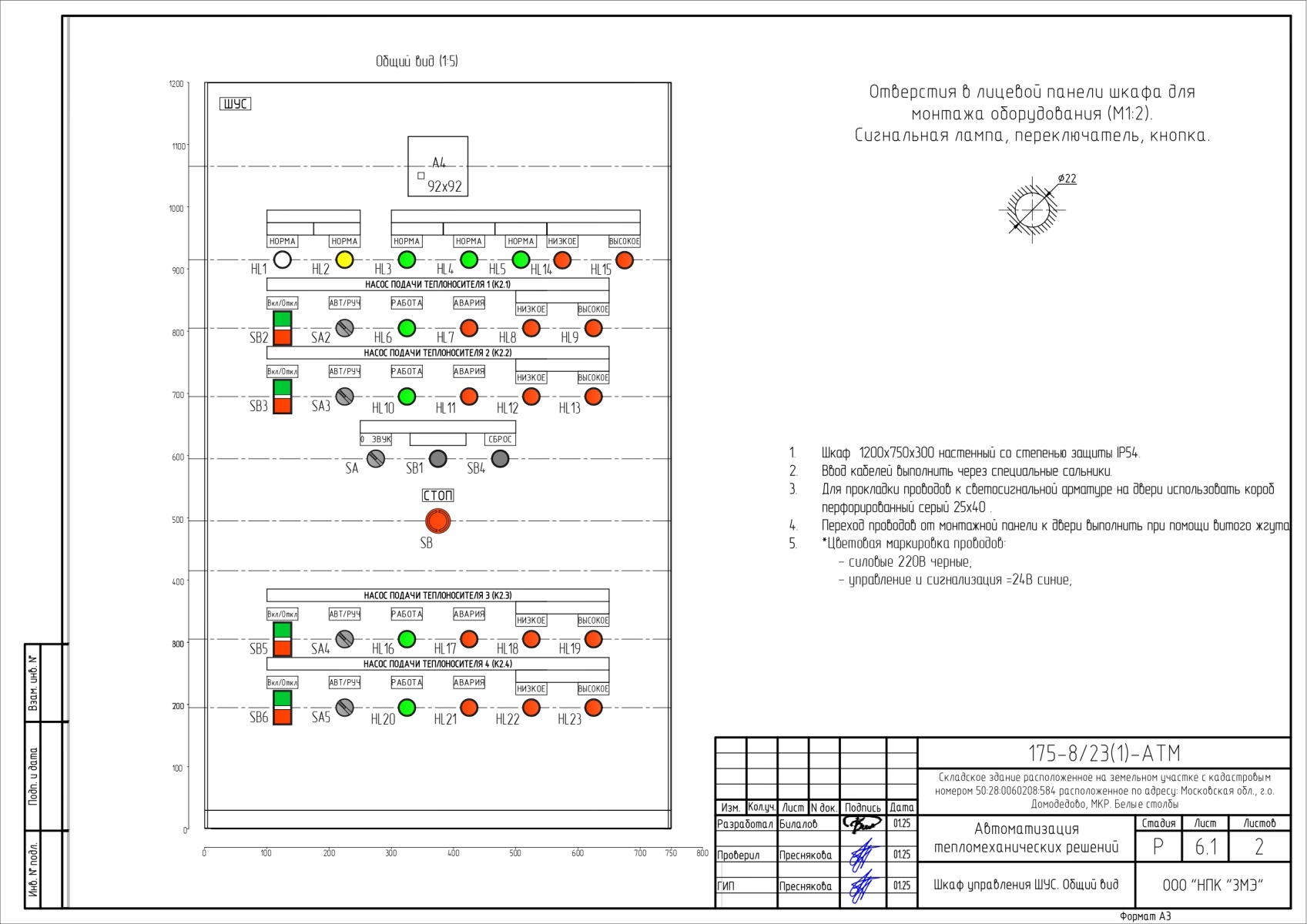

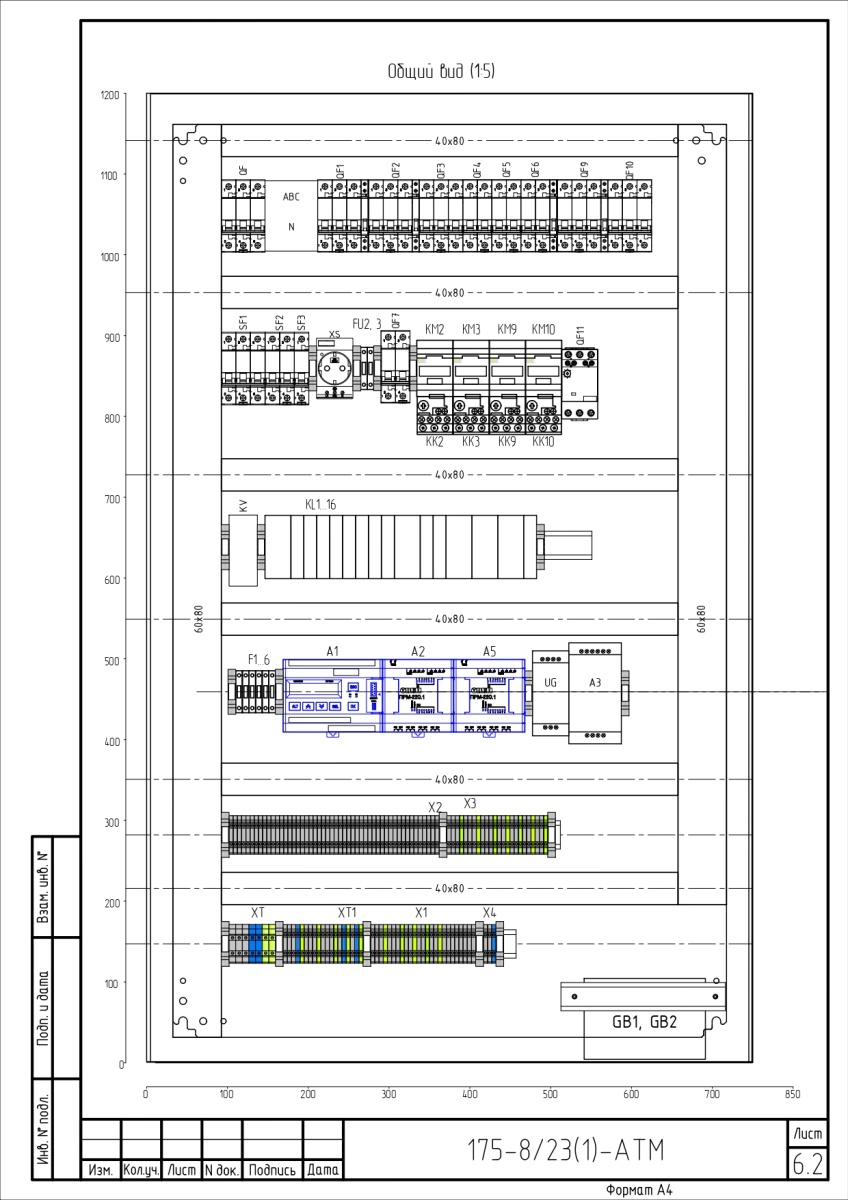

Интеграция с шкафом автоматики котельной (ШАК): что отключаем при пожаре

Здесь пожарная сигнализация должна сформировать тревогу и включить оповещение, а также безопасно остановить технологический процесс, чтобы не допустить развития аварии. На практике это выглядит следующим образом: при подтверждённом событии «Пожар» сигнал с ППКП поступает в шкаф автоматики котельной, после чего ШАК отрабатывает заранее заданный противоаварийный сценарий. В первую очередь останавливаются горелки и блокируется дальнейший пуск, затем закрывается отсечной электромагнитный клапан газа или группа клапанов по принятой схеме газоснабжения. Если котельная использует жидкое топливо, дополнительно прекращается подача дизеля: останавливаются насосы топливоподачи, закрываются электроклапаны, а автоматический запуск запрещается до подтверждённого сброса аварии ответственным персоналом.

Параллельно формируются сигналы на диспетчеризацию: «Пожар», «Неисправность», при необходимости, подтверждение выполнения отключений, например, «отключение топлива выполнено/не выполнено», чтобы у диспетчера было понимание фактического состояния технологических блокировок.

Перечень отключаемых механизмов никогда не делается по шаблону. В котельной могут быть цепи контроля и безопасности, которым требуется сохранение питания по проектному решению. Поэтому в рабочей документации заранее фиксируют и согласуют логику - что именно отключается при пожаре, что остаётся включённым, и какие обратные сигналы должны возвращаться в систему для контроля исполнения команд и корректной диагностики.

Ручной извещатель в котельной: как правильно предусмотреть

Нужен в ситуации, когда персонал заметил признаки возгорания раньше автоматики или требуется немедленно запустить тревогу без ожидания развития факторов пожара. Поэтому его размещают так, чтобы доступ был быстрым и очевидным: у выходов из котельной и на путях эвакуации, в зоне хорошей видимости и без препятствий. В адресных системах ручной извещатель повышает оперативность — диспетчер или обслуживающая организация сразу видит точку срабатывания.

Для котельных также учитыватываются условия эксплуатации: при запыленности и влажности выбирают исполнение с подходящей степенью защиты IP, а место установки подбирают так, чтобы исключить случайные нажатия и механические повреждения, но при этом сохранить удобство доступа и понятную маркировку.

Линии связи и питания: какие кабели применяют в слаботочных системах

Надёжность АПС в котельной также опрделяется тем, как выполнены линии связи и питания. Важно, чтобы кабель сохранял работоспособность при воздействии огня, давал минимум дыма и коррозионно-активных газов и соответствовал требованиям по пожарной безопасности кабельной продукции. В типовых проектах для линий пожарной сигнализации и управления применяют кабели класса «нг(А)» в исполнении FRLS, часто КПСнг(А)-FRLS или аналогичные по характеристикам.

Если объект предъявляет более жёсткие требования к токсичности и коррозионности продуктов горения, рассматривают исполнение FRHF. Выбор кабеля и требования к его применению обычно обосновывают по СП 484.1311500 и ГОСТ 31565, а в проекте отдельно фиксируют способ прокладки, разделение с силовыми трассами и обязательную огнезаделку проходок через стены и перекрытия.

Пусконаладка и приемка: что обязательно проверяют

После монтажа систему нельзя считать готовой, пока она не прошла испытания. На пусконаладке проверяют работу всех извещателей с имитацией воздействия, корректность срабатывания ручных извещателей, контроль линий на обрыв и короткое замыкание, правильность адресации и работу оповещения.

Отдельно испытаниями подтверждают сценарии ШАК: закрывается ли газовый клапан по команде «Пожар», останавливаются ли горелки, блокируется ли подача дизтоплива, корректно ли фиксируется авария и выполняется ли сброс по регламенту, а также уходят ли на диспетчеризацию нужные сигналы и подтверждения. По итогам оформляют акты, протоколы и исполнительную документацию в составе, который требуется заказчику и надзорным органам.

Стоимость системы пожарно-охранной сигнализации котельной

Ориентир по бюджету: от 500 000 до 1 200 000 рублей.

Существует несколько пунктов, влияющих на стоимость:

• Тип системы (адресная дороже по оборудованию, но удобнее в эксплуатации и диагностике).
• Количество помещений, площадь, высоты и длина кабельных трасс.
• Типы извещателей и требования к исполнению (температура, IP, устойчивость к среде).
• Оповещение и диспетчеризация (только местная сигнализация или полноценная передача на пост/SCADA).
• Интеграция с ШАК и глубина противоаварийных сценариев - простая выдача «сухого контакта Пожар» дешевле. Полноценный алгоритм «останов/клапаны/блокировки/подтверждения/протоколирование»дороже.
• Требования к кабелям (FRLS/FRHF), способам прокладки и огнезащитным проходкам.
• Добавление охранной части (дверные контакты, объемные датчики, постановка/снятие, передача на охранный пульт).
• Объем проектной и исполнительной документации, сроки, режим работы (действующая котельная без остановки — дороже по организации работ).

Как это обычно выглядит по типовым сценариям:

500 000–700 000 рублей: небольшая котельная, базовая АПС, ограниченная интеграция с ШАК (минимальные отключения), короткие трассы.

700 000–950 000 рублей: адресная АПС, нормальная диспетчеризация, проработанные сценарии отключения топлива, качественная кабельная инфраструктура.

950 000–1 200 000 рублей: сложная котельная (несколько помещений или уровней), расширенная автоматика отключений и блокировок, много инженерных увязок, повышенные требования к кабелям, прокладке, документации.
